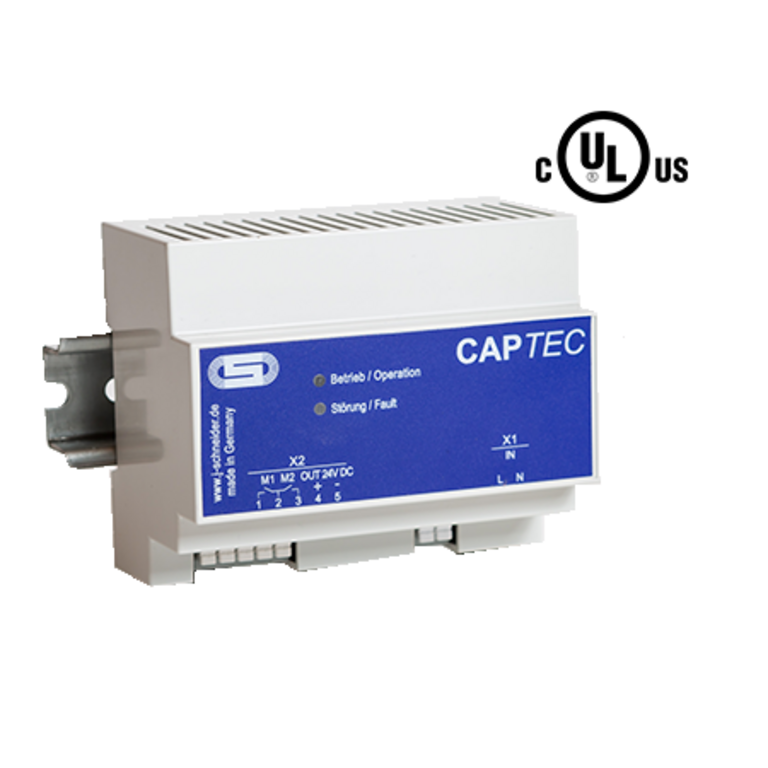

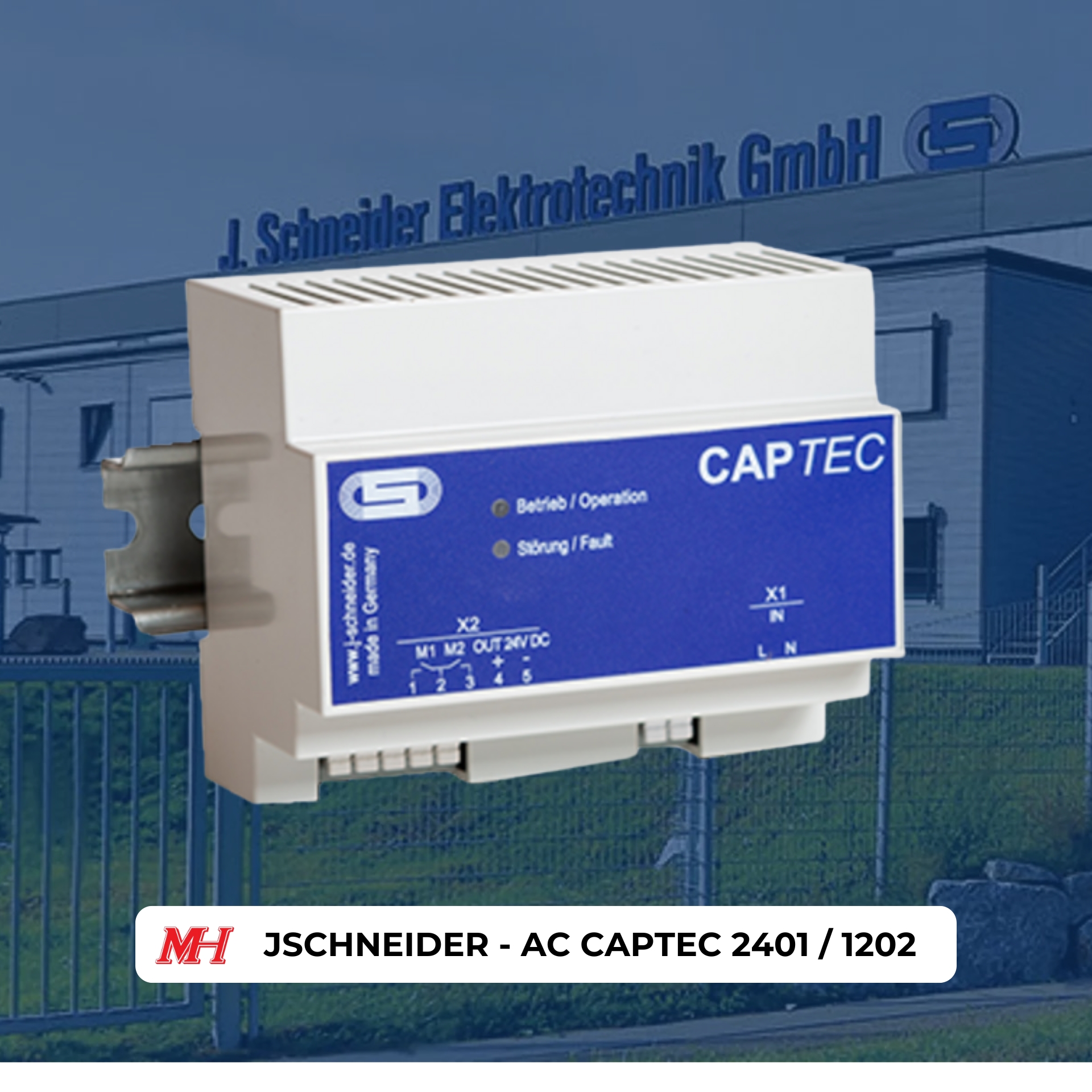

UPS SIÊU TỤ DC/AC CAPTEC 2401 - Jschneider

Mã: ACCAPTEC2401

Giá: Liên hệ

Bộ nguồn DC UPS thuộc dòng AC CAPTEC sử dụng siêu tụ điện làm thiết bị lưu trữ năng lượng bên trong vỏ máy, đồng thời có tích hợp tính năng bảo vệ dòng điện đầu ra. Khi hoạt động ở chế độ nối lưới, AC CAPTEC được sạc bởi bộ nguồn DC bên trong, giúp cung cấp điện liên tục cho các thiết bị được kết nối.

Chi tiết sản phẩm
Tài liệu

Nếu nguồn điện DC bị gián đoạn, siêu tụ điện sẽ tự động cung cấp năng lượng một cách ổn định. AC CAPTEC tiếp tục nuôi các thiết bị cho đến khi siêu tụ điện hết năng lượng. Thời gian cấp điện phụ thuộc vào mức năng lượng còn lại trong siêu tụ điện và lượng điện mà thiết bị tiêu thụ.

Ở chế độ nối lưới, khi siêu tụ điện được sạc đầy, hệ thống có thể tạo ra dòng điện xung lên đến 10 A (trong 120 mili giây). Dòng điện này đủ mạnh để kích hoạt cầu chì tự động một cách chọn lọc, ngay cả khi có nhiều thiết bị đang sử dụng cùng lúc.

Đặc điểm nổi bật của AC CAPTEC:

Bộ nguồn điều khiển với cơ chế ngắt an toàn.
Hoạt động với dải điện áp đầu vào rộng từ 80 đến 264 V AC.
Hoạt động ổn định trong khoảng nhiệt độ từ -40°C đến +60°C.
Không cần bảo trì nhờ siêu tụ điện bền bỉ, tuổi thọ cao.
Sạc và xả siêu tụ điện được điều khiển thông minh bằng vi điều khiển.
Theo dõi trạng thái hoạt động và mức năng lượng qua đèn LED và cổng tín hiệu.

THÔNG SỐ KỸ THUẬT

Parameter	AC CAPTEC 2401	AC CAPTEC 1202
Input
Rated input voltage	110 V AC / 230 V AC +15% / -10%	110 V AC / 230 V AC +15% / -10%
Input voltage range	80…264 V AC ±0%	80…264 V AC ±0%
Frequency	50 / 60 Hz ±3 Hz	50 / 60 Hz ±3 Hz
Rated input current	0.2 A (@ Ue = 230 V AC, Ua = 24 V DC, Ia = 1 A)	0.2 A (@ Ue = 230 V AC, Ua = 12 V DC, Ia = 2 A)
Switch-on current	25 A (@ 115 V AC) / 45 A (@ 230 V AC)	25 A (@ 115 V AC) / 45 A (@ 230 V AC)
Rated input power	28 W (@ Ue = 230 V AC, Ua = 24 V DC, Ia = 1 A)	27 W (@ Ue = 230 V AC, Ua = 12 V DC, Ia = 2 A)
Output
Rated output voltage	24 V DC (SELV / PELV)	12 V DC (SELV / PELV)
Output voltage in buffer mode	23.3 V DC ±2%	11.4 V DC ±2%
Residual ripple	200 mVpp	120 mVpp
Rated output current	1 A	2 A
Current limiting	See Operating Instructions, Chapter 5: Overload / Impulse current / Short-circuit	See Operating Instructions, Chapter 5: Overload / Impulse current / Short-circuit
Energy
Energy content (typical)	600 J (Ws) (@ Ua = 22.7 V DC, Ia = 1 A)	600 J (Ws) (@ Ua = 22.7 V DC, Ia = 1 A)
Power loss (internal consumption)	4 W (@ Ue = 230 V AC, Ua = 24 V DC, Ia = 1 A)	3 W (@ Ue = 230 V AC, Ua = 12 V DC, Ia = 2 A)
Internal consumption in buffer mode	1 W	1 W
Short circuit withstand capability	See Operating Instructions, Chapter 5: Overload / Impulse current / Short-circuit	See Operating Instructions, Chapter 5: Overload / Impulse current / Short-circuit
Fusing
Fusing output	5 A T	5 A T
General
Protection rating of the enclosure	IP20	IP20
Overvoltage category	III	III
Pollution degree	2	2
Dimensions (H x W x D)	91 mm x 106 mm x 62 mm	91 mm x 106 mm x 62 mm
Weight	0.3 kg	0.3 kg
Operating temperature	-40…60°C (UL tested) +10…60°C	-40…60°C (UL tested) +10…60°C
Relative humidity	≤90% non-condensing	≤90% non-condensing
Max. elevation above sea level	2000 m	2000 m
