Giải pháp giám sát tủ DB - Dành cho Data Center

Mã: 44JH

Danh mục: Dành cho Data Center

Giá: Liên hệ

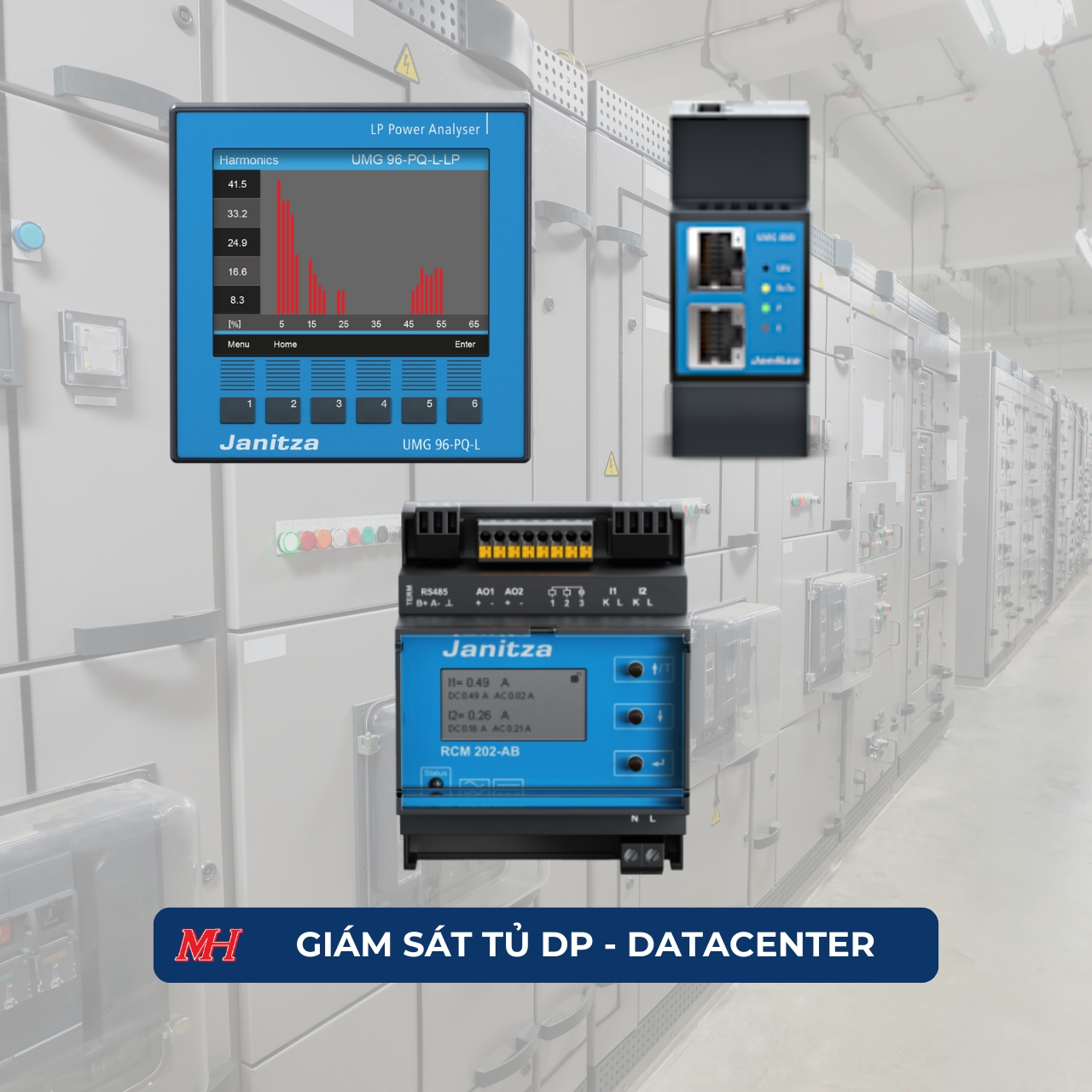

Bộ giải pháp giám sát chất lượng điện dành cho tủ DB trong Data Center: giám sát dòng rò, sóng hài, giúp phát hiện sớm các sự cố, bao gồm:

- Đồng hồ chất lượng điện năng UMG 96-PQL và Module 96 PQL- RCM

- Đồng hồ chất lượng điện năng UMG 800 và Module 800-CT8L-P

Giải pháp được thiết kế để giám sát đa kênh dòng điện hoạt động và dòng rò tại các tủ DB trong datacenter, đảm bảo phát hiện sớm các sự cố như rò rỉ điện, sụt áp hoặc sóng hài. Các thiết bị được bố trí linh hoạt, hỗ trợ nâng cấp mô-đun và tích hợp với phần mềm GridVis®/Daxview để quản lý tập trung.

Chi tiết sản phẩm
Tài liệu

GIẢI PHÁP GIÁM SÁT TỦ DB - DÀNH CHO DATA CENTER

Trong các datacenter hiện đại, nơi yêu cầu uptime tối đa và bảo vệ dữ liệu liên tục, việc giám sát chất lượng điện năng tại tủ phân phối thứ cấp (tủ - DB) là yếu tố quan trọng để tránh gián đoạn dịch vụ và bảo vệ hạ tầng IT nhạy cảm. Giải pháp giám sát tủ DB từ Janitza, tích hợp các thiết bị phân tích đa kênh như UMG 96-PQ-L, UMG 96 PQL-RCM module, UMG 800 & 800-CT-8L-P module và RCM-202-AB, mang đến khả năng đo lường chính xác, giám sát dòng rò (residual current) và phân tích thời gian thực, phù hợp với các hệ thống điện TN, TT hoặc IT.

Bộ giải pháp bao gồm:

1. ĐỒNG HỒ ĐO CHẤT LƯỢNG ĐIỆN NĂNG VÀ MODULE

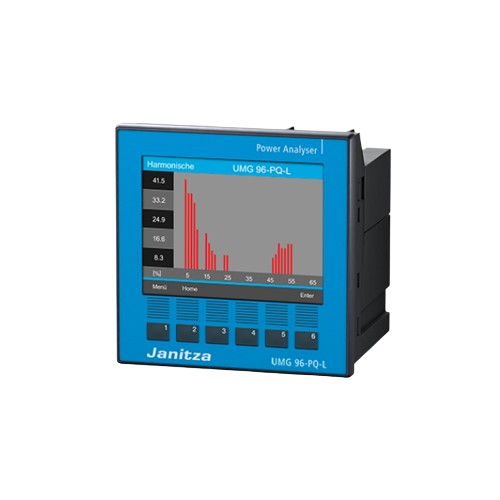

UMG 96-PQ-L (Phân tích chất lượng điện nâng cao): Thiết bị đo lường chính xác các thông số điện như công suất (kW, kVA), năng lượng (kWh), và phân tích hài bậc lên đến 63. Phù hợp cho giám sát tải dao động từ server rack và hệ thống làm mát, với khả năng ghi nhận sự kiện ngắn hạn và tích hợp dễ dàng trên ray DIN.
- UMG 96-RCM Module (Giám sát dòng rò): Mô-đun chuyên dụng phát hiện dòng rò (RCM) với độ nhạy cao (>30 mA), bảo vệ thiết bị IT khỏi rủi ro hư hỏng do rò rỉ điện. Hỗ trợ nâng cấp từ loại A lên loại B, lý tưởng cho các mạch nhạy cảm như UPS và PDU.

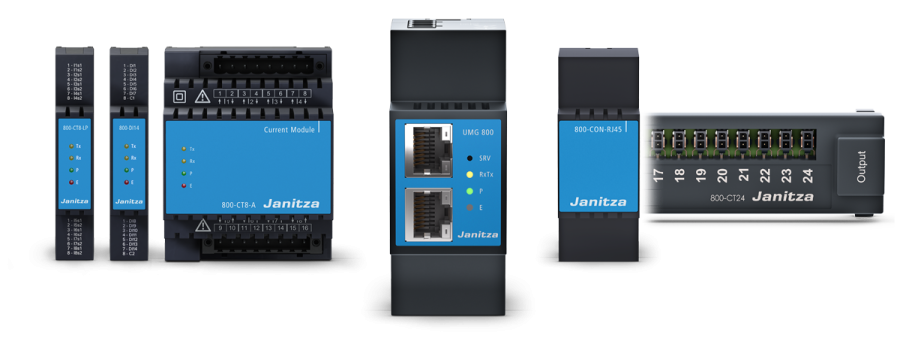

UMG 800 & 800-CT8L-P Module (Giám sát đa kênh mở rộng): Bộ phân tích đa kênh, hỗ trợ đo lường dòng điện thấp với 8 đầu vào CT, phù hợp cho các tủ DB có nhiều mạch phân phối. Thiết kế mô-đun tiết kiệm không gian, đảm bảo lắp đặt an toàn và mở rộng linh hoạt theo nhu cầu datacenter.

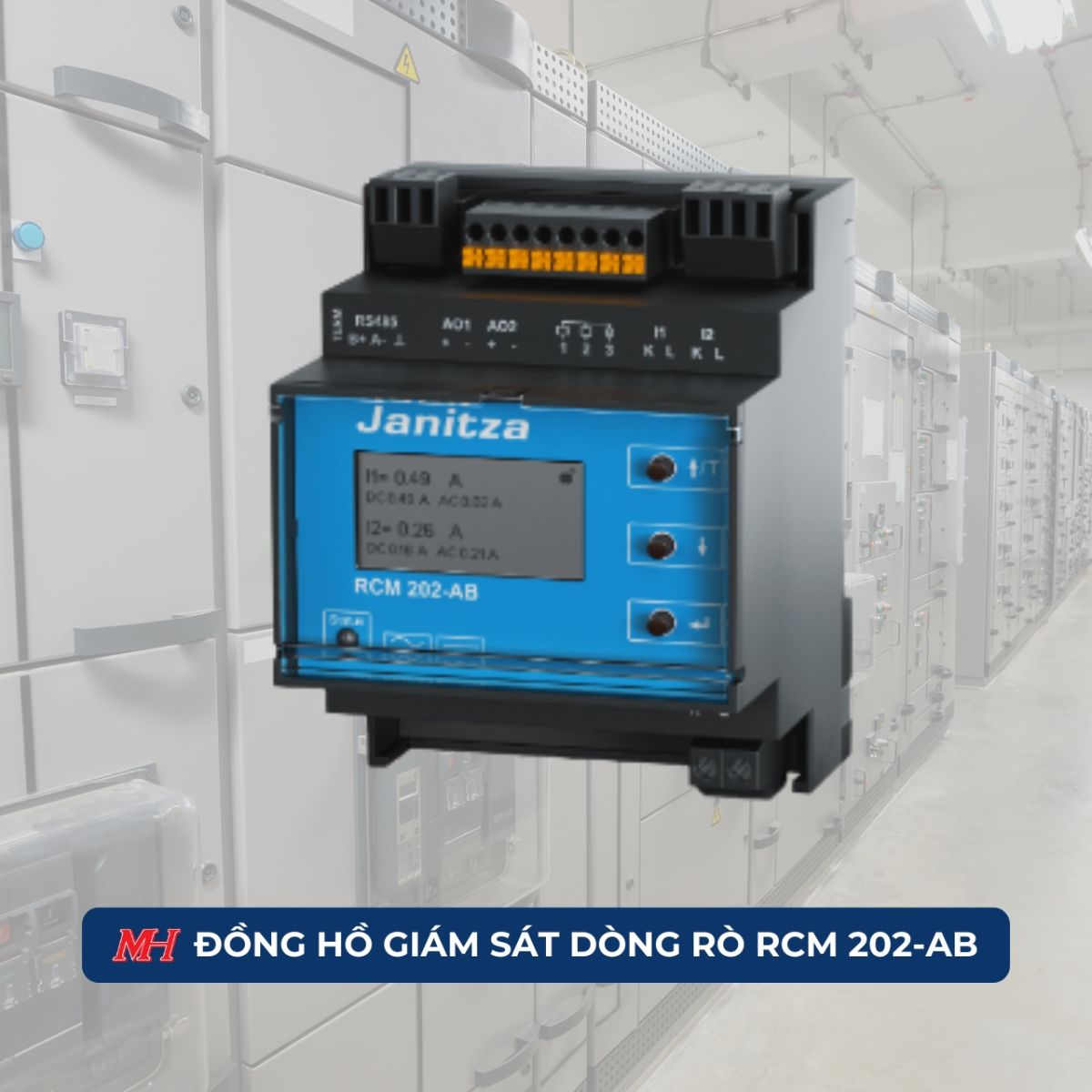

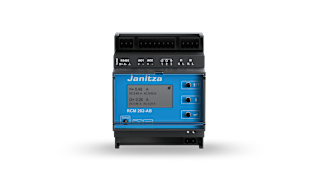

RCM-202-AB (Thiết bị giám sát dòng rò nâng cao): Thiết bị độc lập, đo lường dòng rò loại A và B, hỗ trợ giám sát các loại tải từ A đến B+ với độ chính xác cao. Phù hợp cho các ứng dụng cần bảo vệ kép, như server và hệ thống lưu trữ dữ liệu.

THÔNG SỐ KỸ THUẬT

Type	UMG 96-PQL	UMG 800
Use in three-phase 4-conductor systems with grounded neutral conductor up to max.	347 / 600 V AC (UL) 417 / 720 V AC (IEC)	277 / 480 V AC
Use in three-phase 3-conductor systems ungrounded up to max.	-	480 V AC
Supply voltage	90 – 277 V AC; 90 – 250 V DC	24 V DC, PELV
Three conductor / four conductor (L-N, L-L)	• / •	• / •
Quadrants	4	4
Sampling frequency 50/60 Hz	13,67 kHz	51.2 kHz
Effective value from periods (50/60 Hz)	10/12	10/12
Harmonics current V / A	1. - 65.	1. - 63.
Unbalance	-	•
Short/long-term flicker	•	•
Transients	-	•
Short-term interruptions	•	18 μs (V)
Accuracy V; A	0.2%; 0.2%	0.2%; -
IEC 61000-4-30	Class S	-
Active energy class	0.2S	-
Memory size / recording duration (according to factory setting)	64 MB / partition A: approx. 45 months, part. B: approx. 20 months	4 GB / approx. 96 months

2. Phần mềm giám sát chất lượng điện năng:

- Gridvis: Phần mềm quản lý năng lượng tiên tiến, cho phép giám sát và phân tích dữ liệu chất lượng điện năng thời gian thực. GridVis® hỗ trợ hiển thị biểu đồ, báo cáo xu hướng tiêu thụ, và tích hợp với hệ thống BMS/SCADA để quản lý tập trung. Người dùng có thể thiết lập ngưỡng cảnh báo và xuất dữ liệu định dạng CSV/PDF.Phần mềm quản lý năng lượng tiên tiến, cho phép giám sát và phân tích dữ liệu chất lượng điện năng thời gian thực. GridVis® hỗ trợ hiển thị biểu đồ, báo cáo xu hướng tiêu thụ, và tích hợp với hệ thống BMS/SCADA để quản lý tập trung. Người dùng có thể thiết lập ngưỡng cảnh báo và xuất dữ liệu định dạng CSV/PDF.

- Daxview: Công cụ trực quan hóa dữ liệu chuyên sâu, ghi nhận và phân tích chi tiết các sự cố điện như transient, flicker và gián đoạn. DaxView cung cấp giao diện thân thiện, hỗ trợ phân tích lịch sử và xuất báo cáo để phục vụ bảo trì hoặc kiểm tra định kỳ.

Ứng dụng thực tế: Tùy vào thực tế tại từng Data Center, kỹ sư có thể thiết kế giải pháp giám sát tủ DB dựa vào khuyến cáo của Janitza (Kết hợp UMG 96-PQL, Module 96 PQL- RCM và đồng hồ chất lượng điện năng UMG 800, Module 800-CT8L-P) hoặc có thể tham khảo ý kiến của các kỹ sư tại Mun Hean để lựa chọn những đồng hồ/ giải pháp thay thế phù hợp.
