Giải pháp giám sát mạch nhánh 96 kênh - Dành cho Data Center

Mã: GSMN

Giá: Liên hệ

Bộ giải pháp giám sát chất lượng điện dành cho mạch nhánh trong Data Center: giám sát đến 96 kênh/thiết bị giúp phát hiện sớm các sự cố, bao gồm:

- Đồng hồ chất lượng điện năng UMG 800 và Module 800-CT8L-P

Chi tiết sản phẩm
Tài liệu

GIẢI PHÁP GIÁM SÁT MẠCH NHÁNH- DÀNH CHO DATA CENTER

Trong môi trường datacenter, nơi hàng nghìn mạch nhánh cấp nguồn cho server rack, PDU và thiết bị IT, việc giám sát dòng điện hoạt động đa kênh là yếu tố then chốt để phát hiện sớm quá tải, mất cân bằng tải và tối ưu hóa năng lượng. Giải pháp giám sát mạch nhánh từ Janitza với UMG 800 & 800-CT8-LP module, mang đến khả năng đo lường chính xác, mở rộng linh hoạt và lắp đặt an toàn. Giải pháp này phù hợp cho các hệ thống điện phân tán, giúp đảm bảo uptime cao và giảm rủi ro gián đoạn dịch vụ.

Bộ giải pháp bao gồm:

1. ĐỒNG HỒ ĐO CHẤT LƯỢNG ĐIỆN NĂNG VÀ MODULE

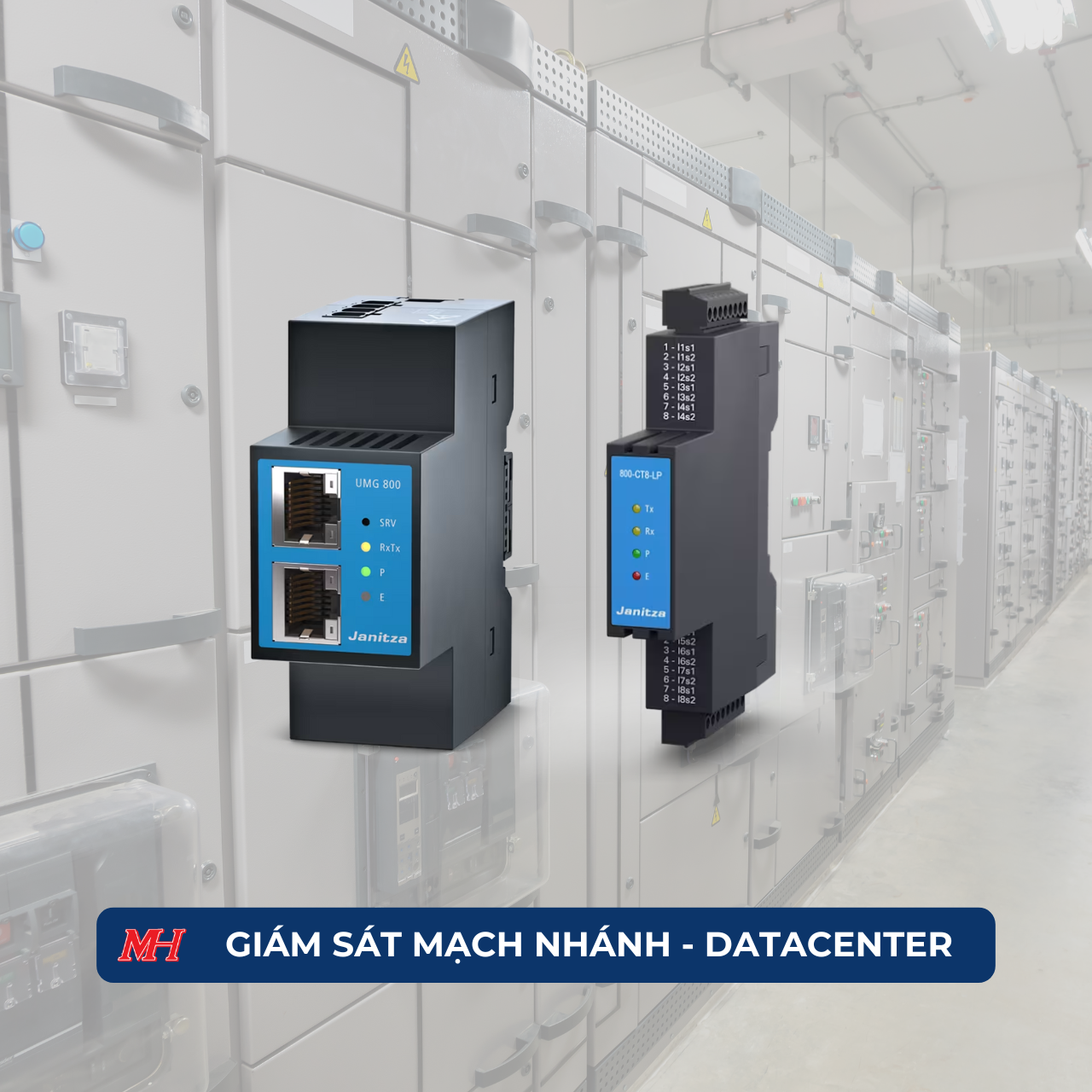

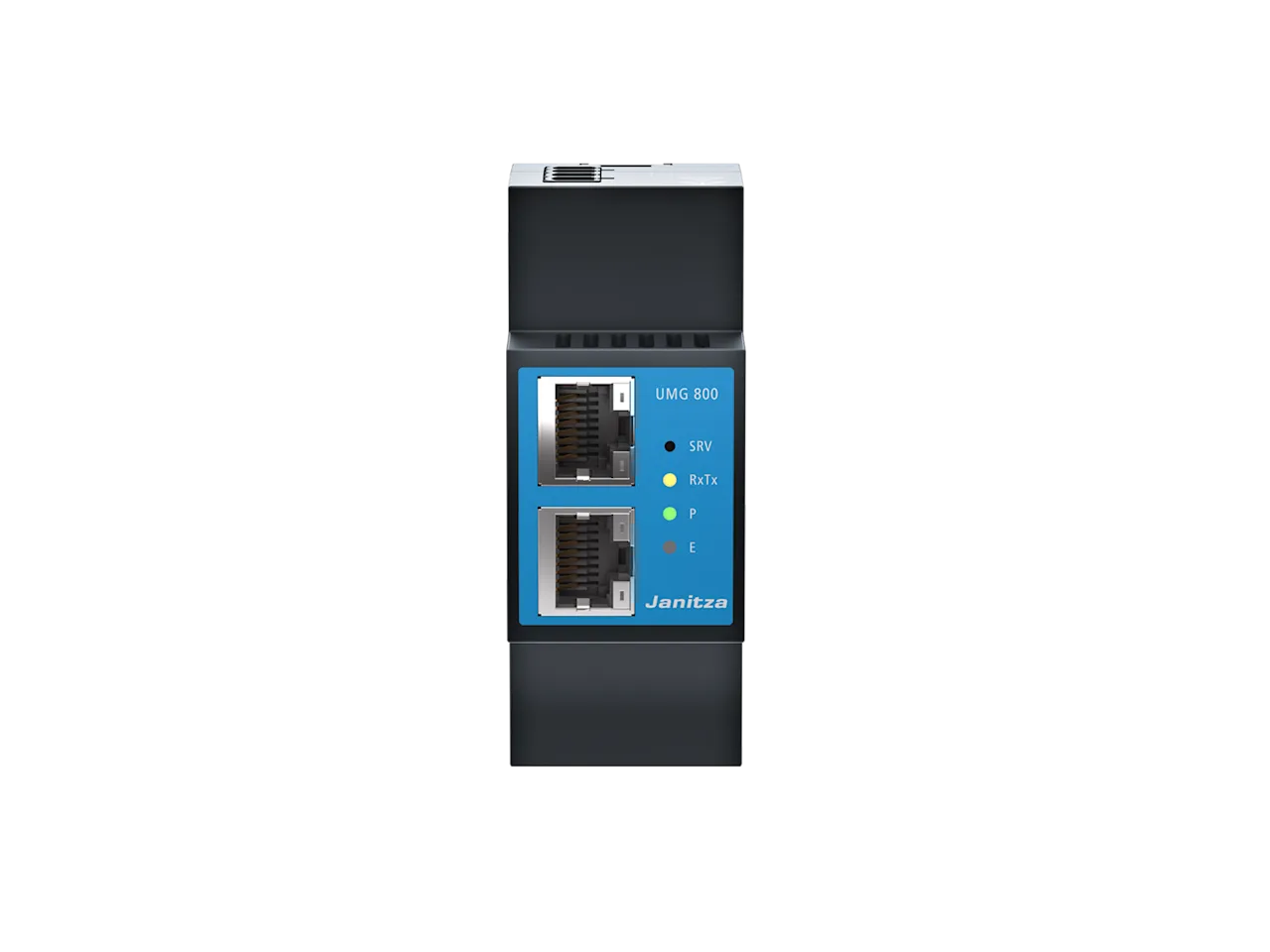

UMG 800 & 800-CT8L-P Module (Giám sát đa kênh mở rộng): Bộ phân tích đa kênh, hỗ trợ đo lường dòng điện thấp với 8 đầu vào CT, phù hợp cho các tủ DB có nhiều mạch phân phối. Thiết kế mô-đun tiết kiệm không gian, đảm bảo lắp đặt an toàn và mở rộng linh hoạt theo nhu cầu datacenter.

Điểm nổi bật của thiết bị

Mở rộng linh hoạt: Dễ dàng nâng cấp từ 8 lên 96 kênh mà không cần thay thế thiết bị, phù hợp với sự phát triển quy mô datacenter.
Tiết kiệm không gian và chi phí: Đầu vào công suất thấp giảm nhu cầu nguồn cấp lớn, lắp đặt nhanh chóng trên ray DIN, giúp tối ưu hóa diện tích tủ điện và giảm chi phí bảo trì.

THÔNG SỐ KỸ THUẬT

Type	UMG 800
Use in three-phase 4-conductor systems with grounded neutral conductor up to max.	277 / 480 V AC
Use in three-phase 3-conductor systems ungrounded up to max.	480 V AC
Supply voltage	24 V DC, PELV
Three conductor / four conductor (L-N, L-L)	• / •
Quadrants	4
Sampling frequency 50/60 Hz	51.2 kHz
Effective value from periods (50/60 Hz)	10/12
Harmonics current V / A	1. - 63.
Unbalance	•
Short/long-term flicker	•
Transients	•
Short-term interruptions	18 μs (V)
Accuracy V; A	0.2%; -
IEC 61000-4-30	-
Active energy class	-
Memory size / recording duration (according to factory setting)	4 GB / approx. 96 months

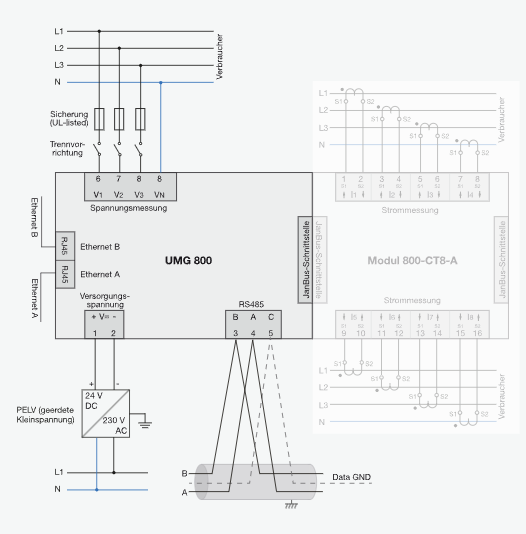

Sơ đồ đấu nối UMG 800 - Giám sát mạch nhánh dành cho data center

2. Phần mềm giám sát chất lượng điện năng:

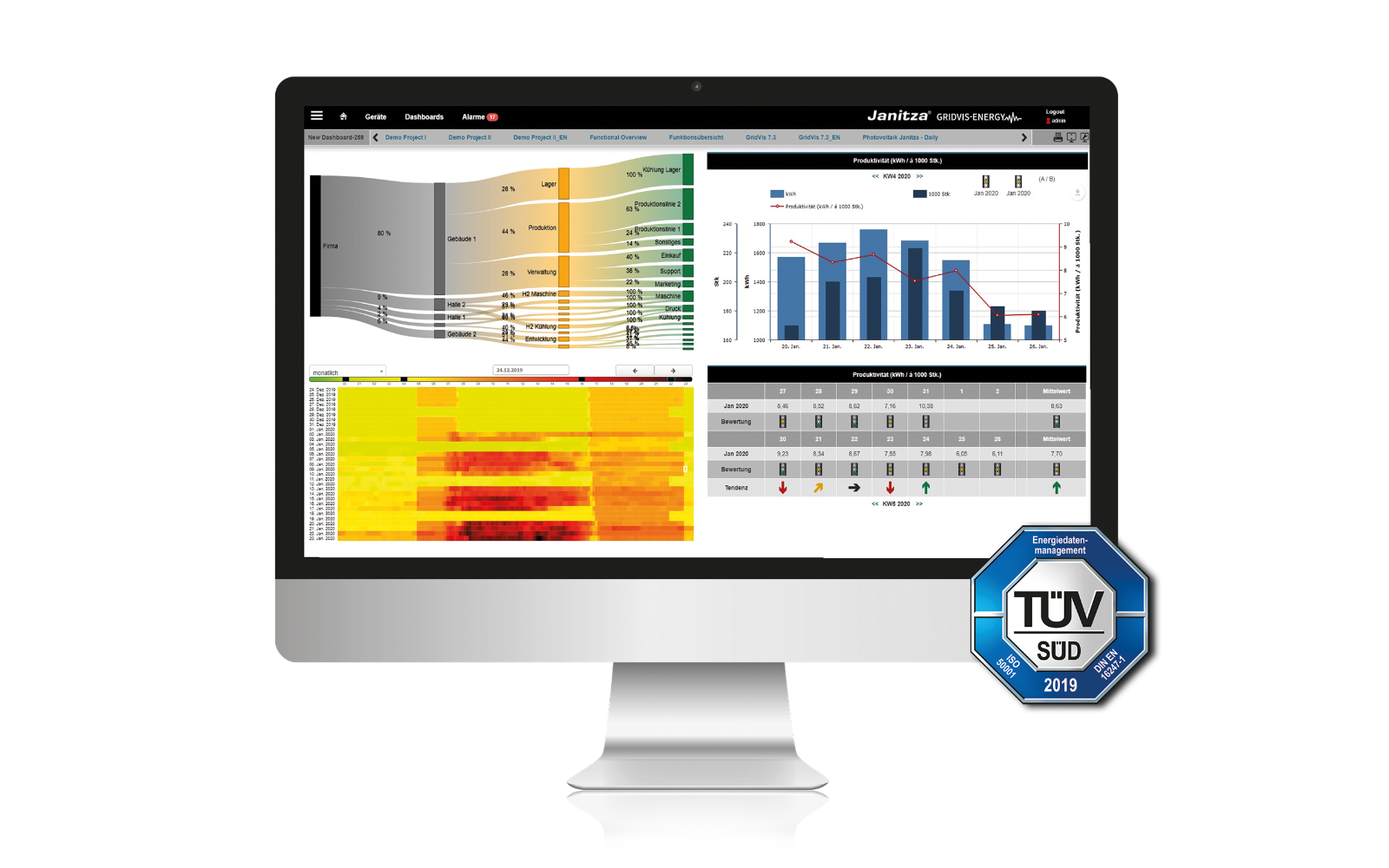

- Gridvis: Phần mềm quản lý năng lượng tiên tiến, cho phép giám sát và phân tích dữ liệu chất lượng điện năng thời gian thực. GridVis® hỗ trợ hiển thị biểu đồ, báo cáo xu hướng tiêu thụ, và tích hợp với hệ thống BMS/SCADA để quản lý tập trung. Người dùng có thể thiết lập ngưỡng cảnh báo và xuất dữ liệu định dạng CSV/PDF.Phần mềm quản lý năng lượng tiên tiến, cho phép giám sát và phân tích dữ liệu chất lượng điện năng thời gian thực. GridVis® hỗ trợ hiển thị biểu đồ, báo cáo xu hướng tiêu thụ, và tích hợp với hệ thống BMS/SCADA để quản lý tập trung. Người dùng có thể thiết lập ngưỡng cảnh báo và xuất dữ liệu định dạng CSV/PDF.

- Daxview: Công cụ trực quan hóa dữ liệu chuyên sâu, ghi nhận và phân tích chi tiết các sự cố điện như transient, flicker và gián đoạn. DaxView cung cấp giao diện thân thiện, hỗ trợ phân tích lịch sử và xuất báo cáo để phục vụ bảo trì hoặc kiểm tra định kỳ.

Ứng dụng thực tế: Tùy vào thực tế tại từng Data Center, kỹ sư có thể thiết kế giải pháp giám sát mạch nhánh sử dụng đồng hồ chất lượng điện năng UMG 800, Module 800-CT8L-P hoặc có thể tham khảo ý kiến của các kỹ sư tại Mun Hean để lựa chọn những đồng hồ/ giải pháp thay thế phù hợp.

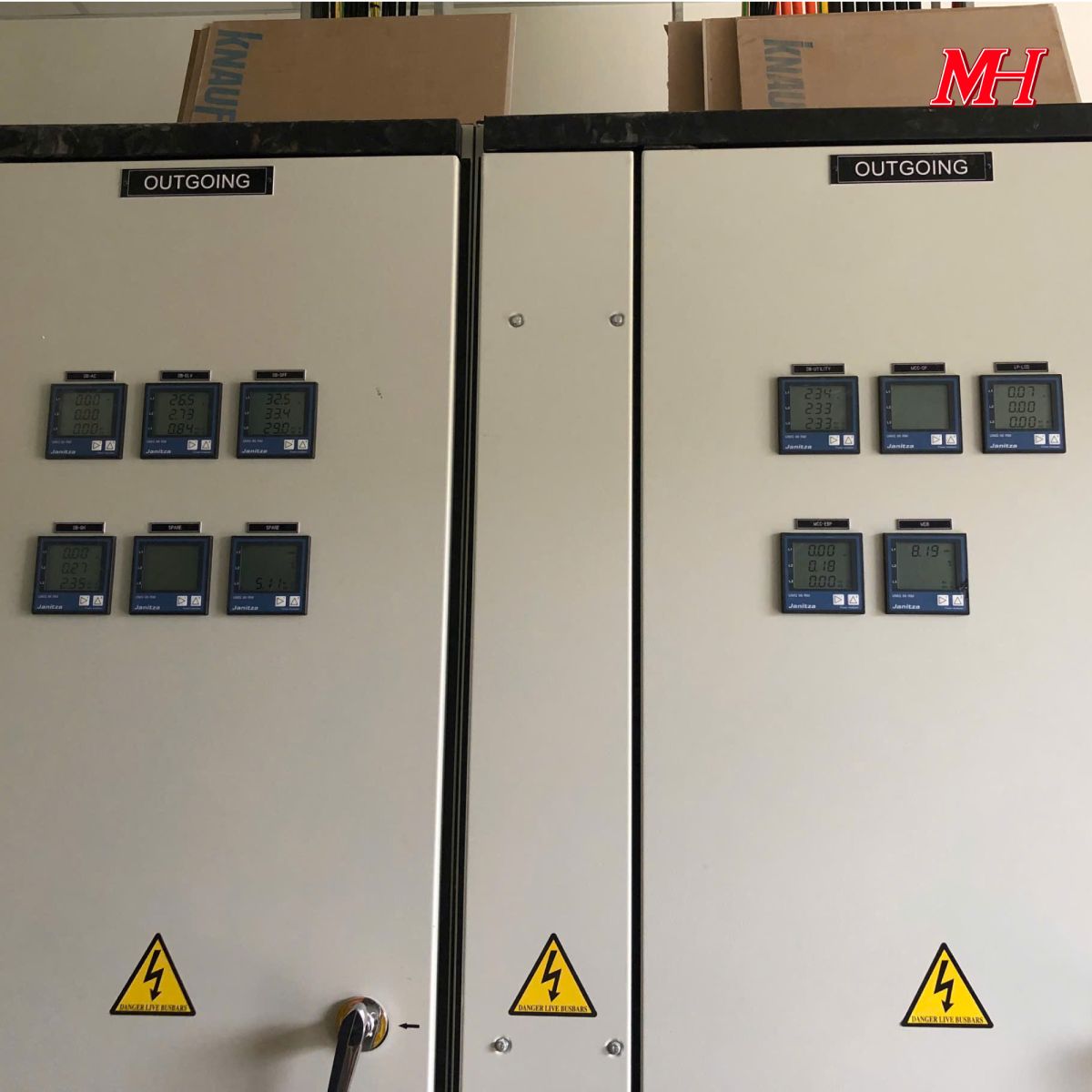

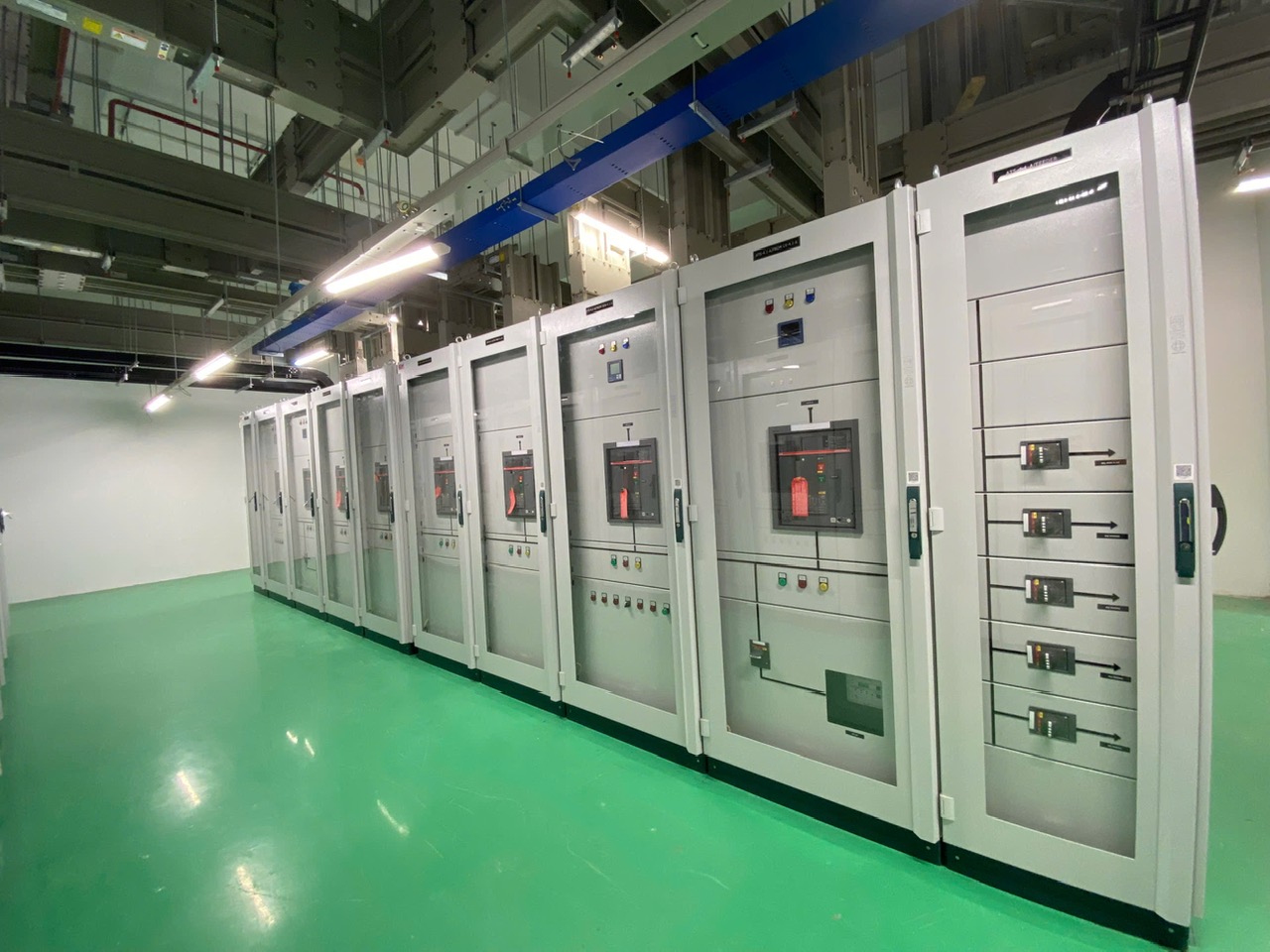

Tham khảo các dự án giám sát chất lượng điện của Mun Hean:
