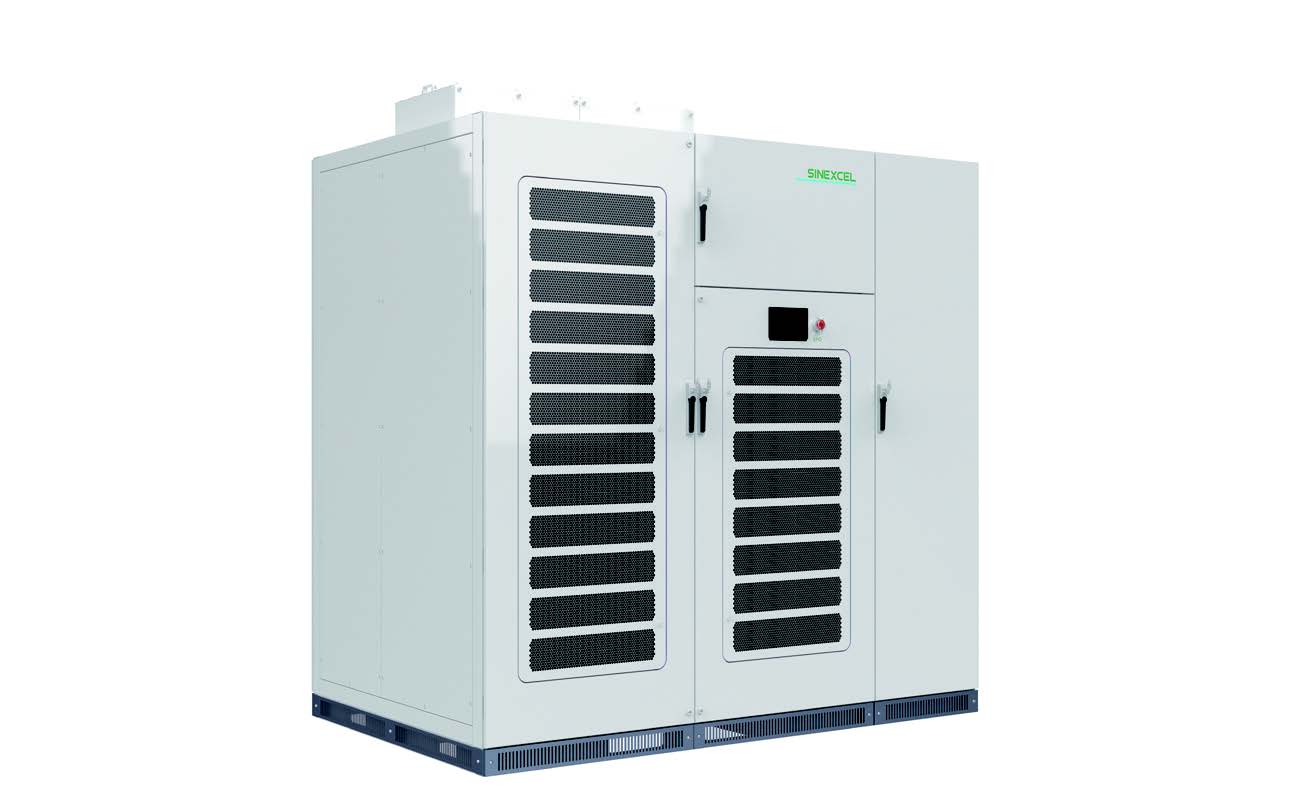

BÙ CÔNG SUẤT PHẢN KHÁNG CHỦ ĐỘNG DÀNH CHO TRUNG THẾ - SINEXCEL STATCOM

Mã: statcom

Giá: Liên hệ

Trong vận hành lưới điện trung thế tại các nhà máy công nghiệp nặng, bộ tụ bù tĩnh truyền thống thường bộc lộ những hạn chế về tốc độ đáp ứng và rủi ro cộng hưởng sóng hài. Giải pháp Sinexcel HSVG (STATCOM) ra đời để giải quyết triệt để các bất cập này, mang lại khả năng bù động chính xác và an toàn tuyệt đối cho hệ thống.

Chi tiết sản phẩm
Tài liệu

BÙ CÔNG SUẤT PHẢN KHÁNG CHỦ ĐỘNG DÀNH CHO TRUNG THẾ - SINEXCEL STATCOM

Chống cộng hưởng hoàn hảo: Thay vì sử dụng ngân hàng tụ điện dễ gây quá tải do cộng hưởng, HSVG sử dụng lõi IGBT để thực hiện bù. Điều này loại bỏ hoàn toàn nguy cơ nổ tụ do cộng hưởng sóng hài.
Đáp ứng siêu tốc <5ms: Xử lý tức thời các biến động tải, triệt tiêu hiện tượng nhấp nháy điện áp và ổn định hệ thống ngay lập tức.
Hiệu suất vận hành vượt trội > 99%: Thiết kế tối ưu giúp giảm thiểu tổn thất nhiệt, tiết kiệm chi phí vận hành cho doanh nghiệp.
Thích nghi lưới điện mạnh mẽ: Trang bị công nghệ Low Voltage Ride-through, giúp duy trì kết nối ổn định ngay cả khi lưới điện gặp sự cố biến động điện áp.
Độ tin cậy cao: Thiết kế tích hợp chức năng Automatic Bypass khi có lỗi, đảm bảo hệ thống vận hành liên tục không gián đoạn.

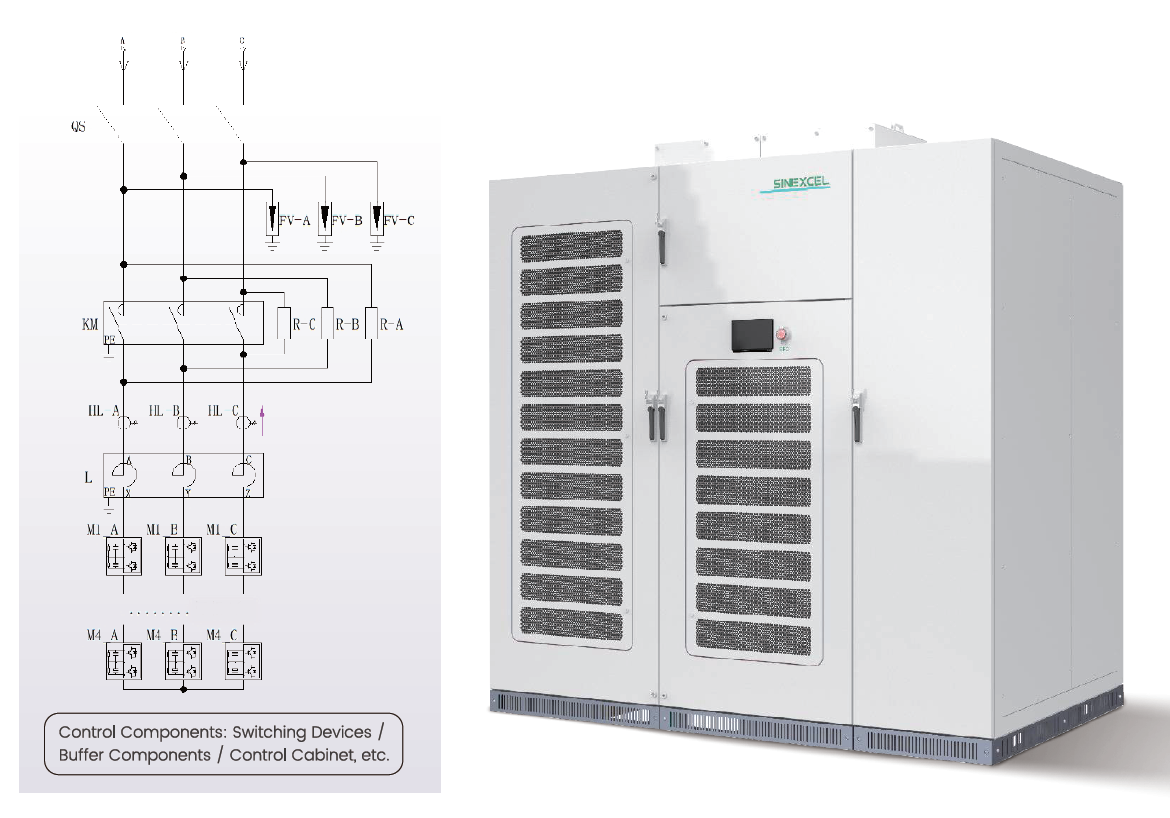

THÔNG SỐ KỸ THUẬT SVG TRUNG THẾ STATCOM

Items	Sinexcel STATCOM Specification
Rated Voltage	6-35kV ~10%
Rated Capacity Range	±0.1Mvar ~ ±200Mvar
Function	Reactive power, harmonic and three-phase unbalance compensation
System parameters
Input Voltage Range	0.9pu~ 1.1pu; Low voltage ride-through
Efficiency	>99%
Minimum Adjustment Capacity	±0.005Mvar
Response Time	Full response time < 5ms
Performance indicators
Compensation current resolution	0.5
Response Time	Full response time < 5ms
Output Current THDi	≤3%
Auxiliary Power Supply	Dual power supply-400VAC 220VDC
Interface	LCD Touch Screen in Chinese and English
Reactive Power	Capacitive, Inductive reactive power; Automatic continuous smooth adjustment
Operation Mode	Load Aging Mode; Constant Voltage Mode; Constant Power Factor Mode; Constant Reactive Power Mode; Harmonic/Three Phase Unbalance Compensation Mode
Parallel Mode	Multi-machine parallel network operation; Comprehensive compensation for multiple busbars; Multi-group FC integrated compensation control
Protection Function	SVG Overload Protection; Input Interface Protection; Output Interface Protection; Bus Overvoltage Protection; Bus Undervoltage Protection; Drive Abnormity Protection; Power Module Overvoltage Protection; Power Module Overcurrent Protection; Power Module Overtemperature Protection; Power Module Communication Fault Protection; System Power Supply Abnormity Protection; Other Protection Functions
Troubleshooting Design	Redundant design for N-1 operation
Connection	Star-connection; Delta-connection
Cooling Method	Air/Water/Airconditioner Cooling
Certificate	CE
Environment requirements
Installation & IP Class	Indoor: IP30; Outdoor (Container): IP54
Storage Temperature	-40°C ~ +85°C
Operation Temperature	-20°C ~ +50°C
Humidity	<95% (Without Condensation)
Altitude	≤2000 (above 2000 meters need to be customized)
Seismic Strength	VIII
Filth Class	IV

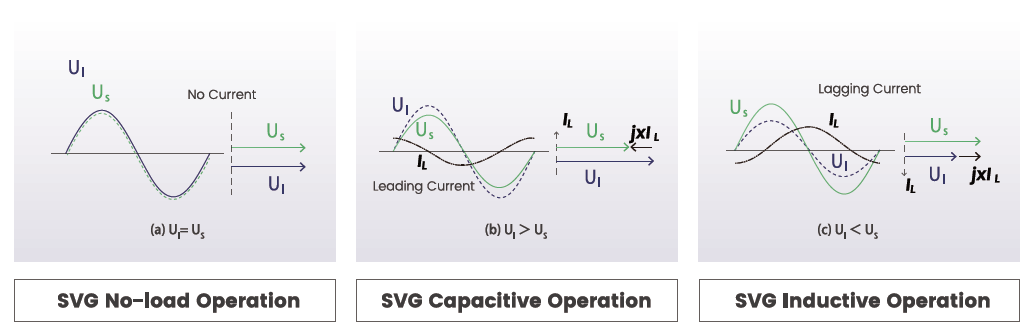

NGUYÊN LÝ HOẠT ĐỘNG SVG TRUNG THẾ STATCOM

Hệ thống STATCOM kết nối song song với lưới điện thông qua máy biến áp hoặc cuộn kháng. Bằng cách điều chỉnh biên độ và pha của điện áp đầu ra phía AC (hoặc kiểm soát trực tiếp dòng điện AC), HSVG có thể chủ động hấp thụ hoặc phát dòng điện phản kháng để đạt được sự bù động hoàn hảo:

CHẾ ĐỘ VẬN HÀNH SVG TRUNG THẾ STATCOM

Operation Modes	Explanation
Constant Reactive Power Mode	Fixed output or absorption of set reactive power
Constant Power Factor Mode	Compensates to a target power factor (-100% ~ +100%) within the compensation range
Constant Voltage Mode	Stabilizes grid voltage near the set value by regulating reactive power output
Harmonic & Unbalance Compensation Mode	Optional harmonic suppression and three-phase unbalance compensation
Self-aging Mode	For factory testing: full-output aging test

ỨNG DỤNG SVG TRUNG THẾ STATCOM

Giải pháp bù công suất phản kháng chủ động STATCOM SVG dành cho trung thế là lựa chọn hàng đầu cho các lĩnh vực:

Công nghiệp nặng: Nhà máy xi măng, trạm nghiền, luyện kim, khai khoáng.
Năng lượng tái tạo: Các nhà máy điện gió và điện mặt trời.
Hạ tầng & Giao thông: Cảng biển (hệ thống cẩu trục) và các hạ tầng truyền tải điện.
