Bộ sản phẩm giám sát tủ chính - Dành cho Datacenter

Mã: G0CF

Danh mục: Dành cho Data Center

Giá: Liên hệ

Trọn bộ giải pháp giám sát tủ chính dành cho data center bao gồm:
- Đồng hồ chất lượng điện năng UMG 512 PRO
- Đồng hồ chất lượng điện năng UMG 801
- Đồng hồ chất lượng điện năng UMG 509 PRO
- Phần mềm giám sát chất lượng điện năng Gridvis/Daxview

Hệ thống giám sát tủ chính được thiết kế để giám sát 6 kênh dòng điện hoạt động, dòng rò và chất lượng điện tại các điểm quan trọng như nguồn cung chính, CGP và các tải quan trọng.

Chi tiết sản phẩm
Tài liệu

BỘ GIẢI PHÁP GIÁM SÁT TỦ CHÍNH - DÀNH CHO DATA CENTER

Trong môi trường datacenter, nơi yêu cầu tính sẵn sàng cao (high availability) lên đến 99.999%, việc giám sát chất lượng điện năng tại tủ chính (main distribution board) là yếu tố then chốt để ngăn chặn gián đoạn, phát hiện sớm rò rỉ dòng điện (residual current) và tối ưu hóa hiệu suất năng lượng theo tiêu chuẩn ISO 50001/50006. Bộ sản phẩm từ Janitza, bao gồm UMG 509-PRO, UMG 512-PRO và UMG 801, kết hợp với phần mềm GridVis® HOẶC DaxView, cung cấp giải pháp toàn diện để đo lường đa kênh, ghi nhận transient nhanh chóng và phân tích dữ liệu thời gian thực, giúp tính toán PUE (Power Usage Effectiveness), giám sát EDC (Energy Consumption Datacenter) và đảm bảo tuân thủ các quy định như EN 50160, IEC 61000-4-30, IEEE 519.

Bộ giải pháp bao gồm (theo khuyến cáo của Janitza):

1. ĐỒNG HỒ CHẤT LƯỢNG ĐIỆN NĂNG

UMG 509-PRO & UMG 512-PRO (Giám sát 6 kênh dòng điện, dòng rò và chất lượng điện năng):

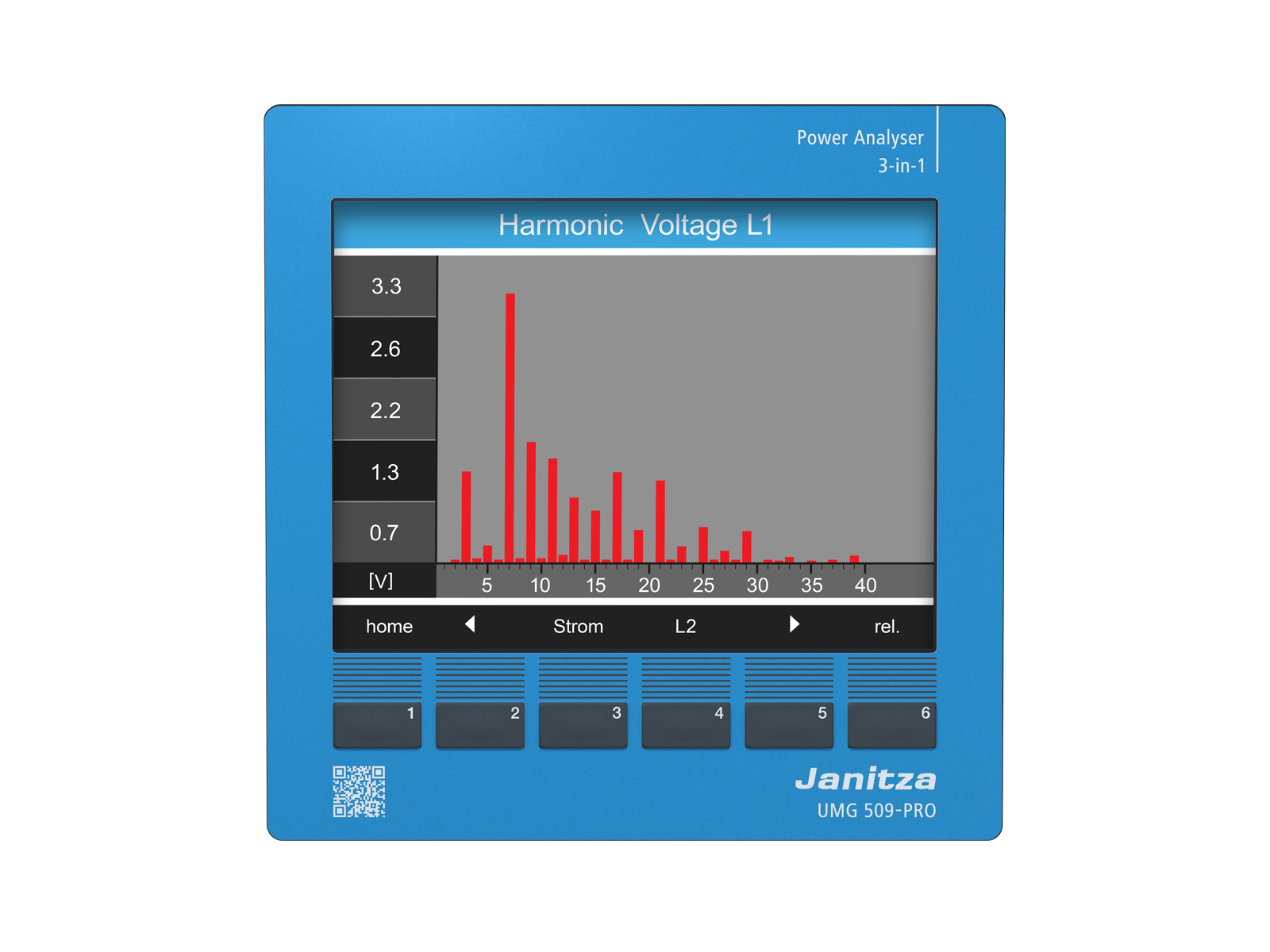

UMG 509-PRO: Thiết bị phân tích đa năng, đo lường liên tục chất lượng điện, phân tích rối loạn điện (hài bậc lên đến 63), và giám sát dòng rò (RCM) để phát hiện sớm các sự cố tiềm ẩn. Phù hợp cho giám sát tải dao động và tải cố định, lý tưởng cho các mạch cấp nguồn quan trọng.

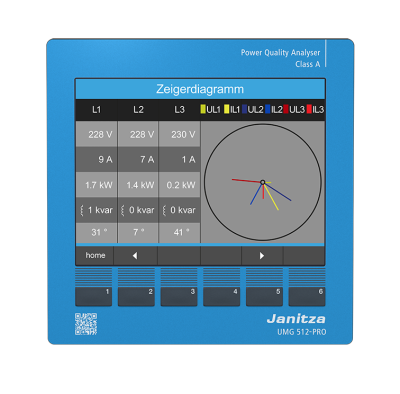

UMG 512-PRO: Bộ phân tích chất lượng điện lớp A, đáp ứng tiêu chuẩn (EN 50160, IEC 61000-4-30), ghi nhận sự kiện từ 20 ms và transient từ 50 µs. Với 6 kênh đo dòng điện, thiết bị hỗ trợ giám sát tải không cân bằng và phân tích méo dạng sóng, phù hợp cho các mạch cấp nguồn cần độ chính xác cao.

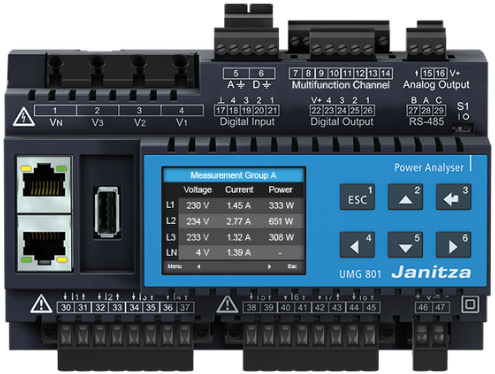

UMG 801 (Ghi nhận, phân tích và ghi nhận biến động):

Chuyên dụng để ghi nhận các biến động điện, phân tích dữ liệu và lưu trữ sự cố, bao gồm transient từ 18 µs. Thiết bị có khả năng giám sát hai path trên 1 thiết bị.

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ

Type	UMG 509-PRO	UMG 512-PRO	UMG 801
Use in three-phase 4-conductor systems with grounded neutral conductor up to max.	347 / 600 V AC (UL) 417 / 720 V AC (IEC)	347 / 600 V AC (UL) 417 / 720 V AC (IEC)	347 / 600 V AC (UL) 480 / 830 V AC (IEC)
Use in three-phase 3-conductor systems ungrounded up to max.	600 V AC	600 V AC	600 V AC
Supply voltage	95 – 240 V AC; 80 – 300 V DC	95 – 240 V AC; 80 – 300 V DC	24 V DC, PELV
Three conductor / four conductor (L-N, L-L)	• / •	• / •	• / •
Quadrants	4	4	4
Sampling frequency 50/60 Hz	20 kHz	25.6 kHz	51.2 kHz (V) / 25.6 kHz (A)
Effective value from periods (50/60 Hz)	10/12	10/12	10/12
Harmonics current V / A	1. - 63.	1. - 63.	1.–127. / 1.–63.
Unbalance	•	•	•
Short/long-term flicker	•	•	•
Transients	•	•	•
Short-term interruptions	> 50 μs	> 39 μs	•
Accuracy V; A	0.1%; 0.2%	0.1%; 0.1%	0.2%; 0.2%
IEC 61000-4-30	Class S	Class A	Class S
Active energy class	0.2S (.../5 A)	0.2S (.../5 A)	0.2S (.../5 A)
Memory size / recording duration (according to factory setting)	256 MB / approx. 96 months	256 MB / approx. 96 months	4 GB / approx. 96 months

2. Phần mềm giám sát chất lượng điện năng:

- Gridvis: Phần mềm quản lý năng lượng tiên tiến, cho phép giám sát và phân tích dữ liệu chất lượng điện năng thời gian thực. GridVis® hỗ trợ hiển thị biểu đồ, báo cáo xu hướng tiêu thụ, và tích hợp với hệ thống BMS/SCADA để quản lý tập trung. Người dùng có thể thiết lập ngưỡng cảnh báo và xuất dữ liệu định dạng CSV/PDF.Phần mềm quản lý năng lượng tiên tiến, cho phép giám sát và phân tích dữ liệu chất lượng điện năng thời gian thực. GridVis® hỗ trợ hiển thị biểu đồ, báo cáo xu hướng tiêu thụ, và tích hợp với hệ thống BMS/SCADA để quản lý tập trung. Người dùng có thể thiết lập ngưỡng cảnh báo và xuất dữ liệu định dạng CSV/PDF.

- Daxview: Công cụ trực quan hóa dữ liệu chuyên sâu, ghi nhận và phân tích chi tiết các sự cố điện như transient, flicker và gián đoạn. DaxView cung cấp giao diện thân thiện, hỗ trợ phân tích lịch sử và xuất báo cáo để phục vụ bảo trì hoặc kiểm tra định kỳ.

Ứng dụng thực tế: Tùy vào thực tế tại từng Data Center, kỹ sư có thể thiết kế giải pháp giám sát tủ chính dựa vào khuyến cáo của Janitza (Kết hợp đồng hồ chất lượng điện năng UMG 509 PRO, 512 PRO và UMG 800) hoặc có thể tham khảo ý kiến của các kỹ sư tại Mun Hean để lựa chọn những đồng hồ/ giải pháp thay thế phù hợp.
